集成保护IC堆积技术的多化合物锂动力电池保护板

产品特点

●   采用A级保护集成电路IC

●   均衡电路简单可靠

●   过充，过放动作信号采用高可靠性三极管电平转移

●   高耐压，低导通内阻TO-220封装功率MOSFET

●   温漂极小，精度为1%高功率2512封装检测电阻

●   94V-0高防火等级双面玻璃纤维板

●   标准TO-220封装外加大型整片散热片

●   最大放电工作电流20A，持续额定放电电流15A

最大充电工作电流10A，持续额定充电电流6A

●   极低的耗电，静态待机耗电10uA.工作耗电20uA

均衡启动时耗电60mA+7uA(单个电池)

●   整体PCBA放电通态内阻＜25mΩ，充电通态内阻＜35mΩ

●   具有典型的电压侦测方式的过充电保护，过放电保护，过电流保护，短路保护

●   典型的温度保护功能

●   支持12、13节多化合物锂动力电池的直接串联组合

●   PCBA板面采用高抗腐蚀性，高耐渗水性，高阻抗ESD的三防漆刷涂

产品应用

●   移动电源或测试设备电源    ●电动自行车   ●电动工具

产品说明

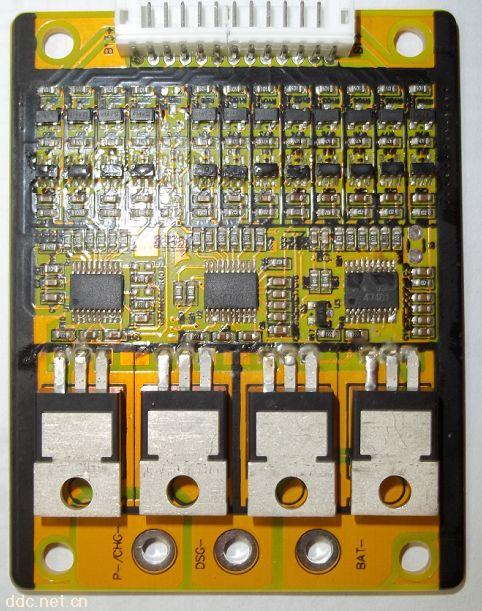

       CNL-EP038是一款专门针对电动自行车，电动工具，后备电源而开发的一款集成IC技术的多化合物锂动力电池保护板，具有过充电保护功能，过放电保护功能，过电流保护功能，温度保护功能，辅助均衡管理功能。

       具有工作电流的高承受能力，但是无论是放电还是充电通路的通态内阻都相当低，保证了在整个工作运行过程中的温度安全。

       均衡管理电路在充电末端能对多化合物锂动力电池进行单组电压侦测，同时在均衡点启动耗能式电路对不平衡性电池进行放电耗能，辅助促使电池小电流放电，尽可能的让电池的电压趋于一致。

       而充电和放电保护功能均能使电池在一个特定的安全范围内工作。

       过电流和短路保护功能当然更能使得用户在非意愿条件下的非法工作更快切断电路而保护当事人或当事物，让人或物不至于受损。

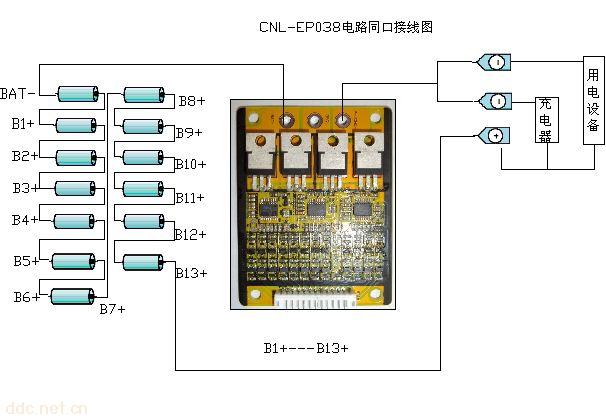

产品端口定义

GND---PCBA的总地线

B1+至B13+ ---PCBA的电芯检测线，每个电芯的正极均要接入，上电顺序为自低而高

DSG- ---PCBA的分口放电负极

P- ---PCBA的同口充电放电负极

CHG- ---PCBA的分口充电负极

主要选用MM3474系列
