苏州杰翔电动车有限公司，是一家致力于智能化代步工具的开发、专业从事环保、便携电动自行车的制造与销售。
公司以市场为导向，以“诚信、环保、科技、创新”为宗旨，秉承“客户至上，锐意进取”的经营理念，坚持“客户第一”的原则为

广大客户提供优质的产品。制造基地，座落于风光秀丽的澄阳胡西岸——相城经济开发区，占地面积10万平方米。交通便利，紧靠苏

嘉杭高速公路和沪宁高速公路。集研发、生产、销售、仓储物流于一体，融车架焊接、注塑加工、静电喷涂、整车装配等精密加工一条龙。年产能规划150万辆。

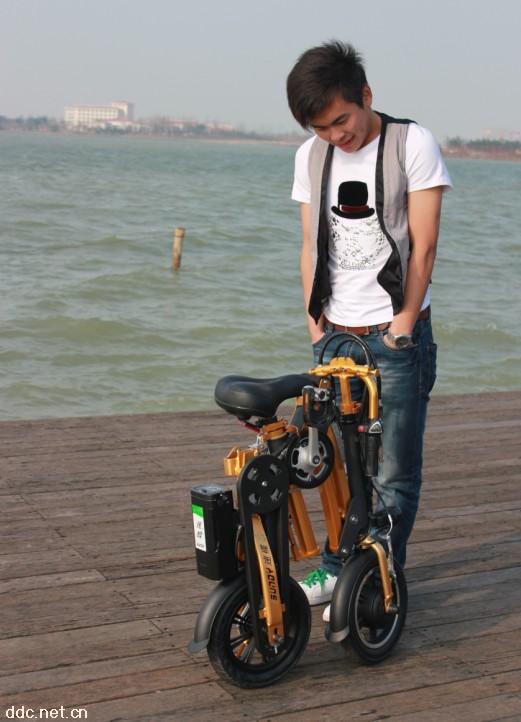

产品概述
展开尺寸: 1260mm* 550mm* 1090mm
车身尺寸 ：610mm*275mm*810mm
包装尺寸 ：620mm*280mm*830mm
车身材料: 铝镁合金
车身高度:1080mm
整车净重: 16 KG
最大承重: 110公斤
电池:动力锂电池（松下电芯）36V
充电时间 : 3-5 hours
电池重量：7AH:1.9KG ； 9AH:2.4KG
充电时间 : 3-5 小时
电机:200W
时速：20km/h
充电一次续行里程: 电力驱动30km
脚踩助力：50-60km

部件说明
1.铝镁合金
2.松下电芯锂电池(36V 7Ah)  ，（36V 9AH）
3.一体轮
4.无刷电机
5.电量开关转把
6.车前灯




操作过程
      1、折叠过程单手握大鞍管和支撑杆并拢后，使之下滑至底部，然后用手提提手快速提升，听到咔嚓声表示锁机构已卡住，折

叠成功。

　　2、展开过程用手提鞍座中部的透气孔，使大鞍管和支撑杆提到位，然后用脚向后轻踢停车架，车身迅速展开。注：支撑杆一定

要复位才能骑行。


骑乘注意事项
助力骑行时，不必关闭电源，其骑行方法与普通自行车骑行方法一样，使您骑行更轻松。

　　A. 骑行前，当根据身高而调节鞍座高低时，必须先松开快拆②，进行上下调节，最后锁紧快拆②。
千万注意：禁止先松快拆①，进行上下调节鞍座高低。
　　B. 鞍座管上的安全标记，必须插入中鞍管体内。注意：插入最小深度，以看不见安全标记为准。
　　C. 根据骑行者身高，调节鞍管时，首选应先拔出中鞍管进行调节，如不够高，再拔鞍座管，完毕后销紧快拆件。

　　㈠车把的调整

　　 ?把立管的插入深度不低于最小深度，以确保标记不得外露。
　　 ?把芯吊紧螺钉及横管夹紧螺钉推荐力矩不小于18N?m。
　　 ★请注意：升高车把时，电器元件插头不能拉松动。

　　㈡悬臂闸（前闸）的调整

　　●单边接触时，将固定螺钉稍微放松，固定座上有三孔，将弹簧往上移时弹力增加使本侧刹车与钢圈距离加大，反之则变小。
　　●刹车块与钢圈之距离力1.5mm左右最佳。
　　●吊线架的位置在吊线与前泥板不碰到时最佳。

　　㈢罗挂闸的调整

　　●松开调节螺钉上的坚固螺母及拉杆螺母，拧动调节螺钉，同时握住刹把，使刹把的位置于总行程的1/3——1/2时，使后闸皮能

紧贴在闸芯上，达到理想的制动效果，此时拧紧固螺母及拉杆螺母。
　　★注意：当刹车时出现有抱刹式异常声音时，请及时注加刹车油。
罗挂闸的调整：车轮偏紧时，可拧紧调节螺钉①以达到最佳状态（观察D1图）

　　㈣车轮的调整

　　对于车轮拆卸后应按推荐紧固力矩调整
　　●推荐后轮螺钉紧固力矩不小于40-45N、m
　　●推荐前轮螺钉紧固力矩不小于18-20N、m
　　★注意：前轮轴夹头不能过紧，否则会造成前轮转动不灵活。
　　㈤链条的调整（观察E图）
长时间骑行链条会松动。此时，松开后轮轴螺母，调节链条调节器，使链条拉紧，标准是手按链条后，链条向下移10-15mm。此时为

最佳松紧度。
用手握住脚蹬，逆时针方向进行旋转，此时，链条应松紧适宜，运转灵活，无异样、异声。

　　㈥脚蹬的组装

　　右脚蹬的螺纹为右螺纹，锁紧的方向如图F所示。
　　左脚蹬的螺纹为左螺纹，锁紧的方向如图G所示。

　　▲在仔细阅读说明书，了解本产品性能之前，不要使用电动自行车；请不要借给不会操纵电动自行车的人员骑行、展开和折叠，

需要知道操作。

　　* 注意事项：

　　1.本车具有刹车断电功能，左右闸把设有断电开关，行驶过程中无论使用左右任一闸把，均可切断电源，确保行驶安全。
　　2.当电池电压低于一定值时，其电子控制系统会自动断电，以确保电池寿命。当电量耗尽时应停止电动骑行，改用脚踏骑行，电

池需要充电后再使用。
　　3.停车时，必须关闭电源。
　　4.车辆应停放平衡，扣好支架，以免车辆反倒造成损坏。
　　5.如原地用右手塑逆时向旋转调速手把，此时整车将原地启动，平稳而行。在此种静态下启动，将增大电机启动电流。频繁使用

此法，将影响整车一次充电行驶里程。
　　6.一次充电续行距离，随着道路情况、负载、风向等因素影响会有所不同。遇有上坡、路口反复启动及顶风行驶时，建议经常以

脚蹬助力，以避免过大耗电，提高续驶里程，且对电机。电池寿命都有好处。
　　7.在泥泞路面或高低不平路面上行驶尽量用脚蹬骑行。
　　8.车辆停在上坡途中进行原地驱动启动时，由于过负载，电动轮毂电流较大，希尽量用脚蹬骑行助动驶车辆。
　　9.在清洁车辆时，建议用于布或湿布擦拭，严禁使用水枪冲洗。
　　10.严禁给前刹车闸上油。
　　11.需
